ジムニーJA11の構造を解説
ラダーフレーム・リーフ・リジッドとは？
JA11の魅力を調べると、「ラダーフレーム」「リーフサスペンション」「リジッドアクスル」という言葉が必ずと言っていいほど出てきます。 でも、それぞれ何のことで、なぜJA11らしい走りにつながるのでしょうか。 この記事では、専門用語をできるだけ噛み砕きながら、JA11の足元にある3つの基本構造を解説します。

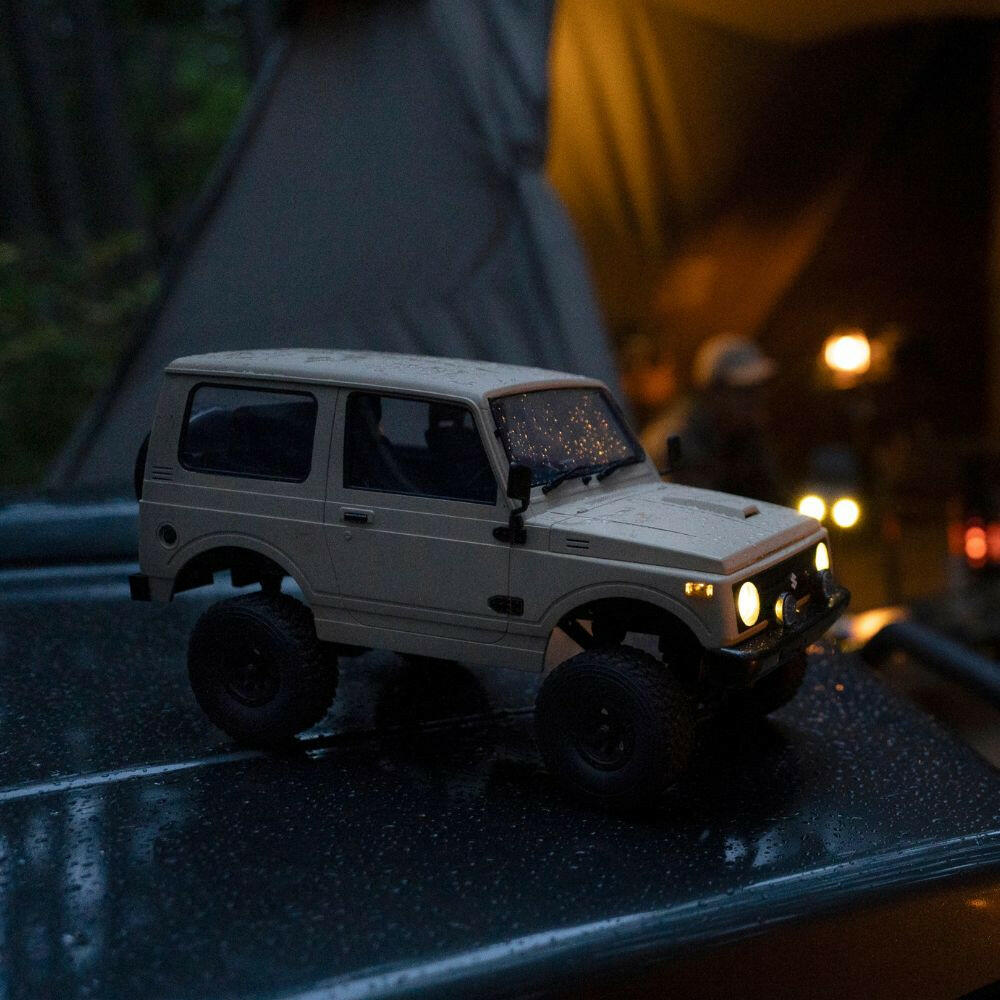

※写真真ん中、WPL JAPANのJA11 RCカーです。実車JA11の構造をモチーフに、ラダーフレーム、リーフスプリング、リジッドアクスルを再現しています。
車体を支える骨格が
ラダーフレーム
路面からの衝撃を受け止める板ばねが
リーフスプリング
左右の車輪をひとつの車軸でつなぐのが
リジッドアクスル
JA11はこの古典的で堅牢な組み合わせを前後に採用しています。
JA11の基本構造を、まず3つに分けて考える
スズキの公式諸元では、JA11のサスペンションは「リジッドアクスル式半楕円リーフスプリング」とされています。 さらにジムニーは初代から、頑強なラダーフレームを基本骨格としてきました。
クルマ全体の土台となる、梯子のような独立した骨格。
何枚かの板ばねを重ね、車体を支えながら路面からの衝撃を受け止める。
左右の車輪を一本の車軸でつなぐ、オフロード4WDらしい構造。
ラダーフレームとは？車体とは別に存在する“骨格”
ラダーフレームとは、左右に伸びる2本の太いフレームを、複数のクロスメンバーでつないだ構造です。 上から見ると梯子のように見えることから「ラダー（ladder＝梯子）フレーム」と呼ばれます。
一般的な乗用車の多くは、ボディそのものが骨格を兼ねるモノコック構造です。 それに対してラダーフレーム車では、フレームが独立して存在し、その上にボディを載せる考え方になっています。 スズキも現行ジムニーの基本構造について「頑丈な梯子型のフレームにサスペンションなどを取り付け、その上に車体を載せる」構造と説明しています。
※写真はWPL JAPAN C74（JA11 RCカー）です。実車ジムニーと同じ考え方の独立したラダーフレーム構造を1/10スケールで再現しています。
なぜオフロード車にラダーフレームが使われる？
ラダーフレームは古くからトラックや本格4WDで使われてきた構造です。 独立した頑丈な骨格に駆動系やサスペンションを載せられるため、悪路走行を前提とするクルマと相性がよく、ジムニーでは1970年の初代から現在までこの思想が受け継がれています。
リーフサスペンションとは？何枚もの“板ばね”で車体を支える
JA11の「リーフ」とはリーフスプリングのことです。 細長い板状のばねを重ねて束ね、車軸とフレームの間に取り付けるサスペンション方式です。
JA11の公式諸元では「半楕円リーフスプリング」と表記されています。 前後ともリーフを使用し、リジッドアクスルを支える非常にシンプルな構成です。

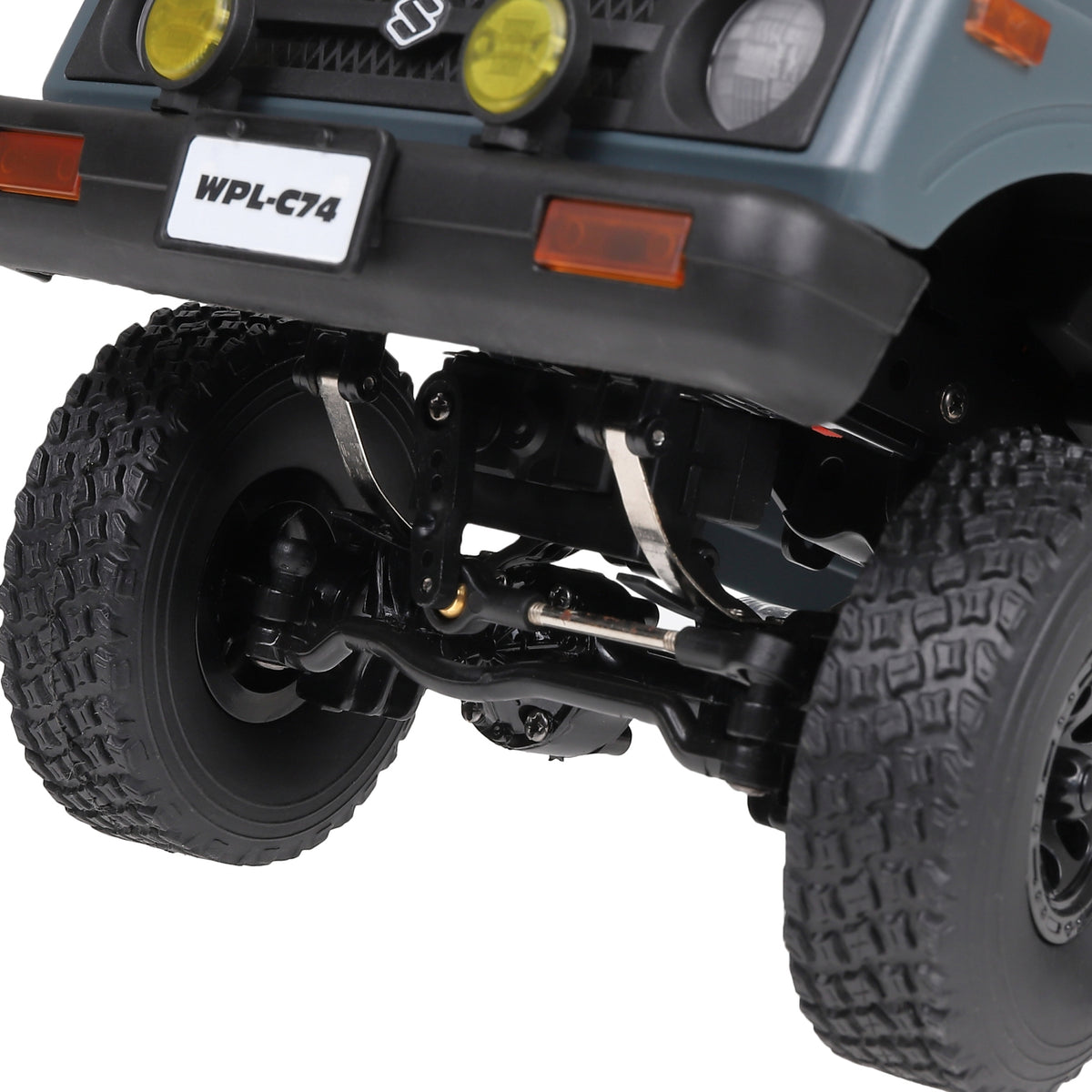

※写真はWPL JAPANのJA11 RCカーです。C74ではリーフスプリングと実際に機能するシャックルを採用しています。
板ばねそのものが車体を支え、アクスルの位置決めにも関わる構造。
長く商用車や4WDでも使われてきた、歴史の長いサスペンション方式。
後継コイル車とは異なる、リーフ車ならではの機械的なフィーリングにつながる。
シャックルとは？リーフが動くための“可動する支点”
リーフスプリングは、縮んだり反ったりすると全体の長さがわずかに変化します。 その動きを受け止めるため、リーフの一端を可動式につないでいる部品がシャックルです。
段差でサスペンションが動いたとき、シャックルも角度を変えます。 JA11系の足回りを横から見ると、この小さな部品の動きまで含めてサスペンションが働いていることがわかります。
リジッドアクスルとは？左右の車輪が一本の車軸でつながる
リジッドアクスルは、左右の車輪をひとつの車軸でつなぐ構造です。 「リジッド（rigid）」には“硬い・固定された”という意味があり、日本語では固定車軸とも呼ばれます。
左右それぞれの車輪が独立して上下する独立懸架とは違い、片側のタイヤが段差に乗るとアクスル全体が傾くように動きます。 悪路では左右の車輪を路面に追従させるための大きなサスペンションストロークを確保しやすく、本格4WDで長く使われてきました。
※写真はWPL JAPANのJA11 RCカーです。C74も前後リジッドアクスルを採用し、地形に合わせて車軸が動く様子を楽しめます。
ラダー・リーフ・リジッド。3つがどう組み合わさって動く？
それぞれを別々の用語として覚えるより、悪路でタイヤが段差に乗り上げる場面を想像するとわかりやすくなります。
片側のタイヤが岩や凹凸に乗り上げます。
左右一体のリジッドアクスルが地形に合わせて角度を変えます。
板ばねが変形し、シャックルも動いて衝撃とストロークを受け止めます。
ラダーフレームがサスペンションや駆動系の土台になります。
このシンプルな機械の動きがそのまま見えやすいことも、JA11が“機械を操っている感覚”の強いクルマとして支持される理由のひとつです。
JA11のリーフと、後継ジムニーのコイルは何が違う？
JA11の後、2代目後期のJA12 / JA22ではサスペンションが3リンク式コイルスプリングへ変更されました。 3代目JB23、4代目JB64もコイルスプリング式を採用しています。
| 比較 | JA11 | JA12 / JA22以降 |
|---|---|---|
| ばね | 半楕円リーフスプリング | コイルスプリング |
| 車軸 | リジッドアクスル | リジッドアクスル |
| 特徴 | 古典的でシンプルなリーフリジッド | リジッドを残しながらコイル化 |
| 位置づけ | 歴代リーフジムニーの熟成期 | 乗り心地・操縦性も意識した新世代 |
ここが重要で、ジムニーはコイル化しても「リジッドアクスル」そのものを捨てたわけではありません。 JA11からJB64まで足回りは変化しても、本格4WDとしての基本思想は受け継がれています。
LJ10・SJ10・JA11・JB23・JB64を並べ、リーフからコイルへの変化もまとめています。
歴代ジムニー徹底比較を見る →JA11の構造は、C74なら実際に見ながら理解できる
構造の話は文章だけだと少し難しく感じます。 そこでおもしろいのが、WPL JAPAN C74です。 スズキ ジムニーJA11の正規ライセンスRCで、外観だけではなく、ラダーフレーム、リーフスプリング、機能するシャックル、リジッドアクスルという実車ライクな構造を採用しています。
車体を裏返してフレームを見る。 サスペンションを手で動かしてリーフとシャックルを見る。 段差をゆっくり走らせてリジッドアクスルの動きを見る。 JA11の構造を“知識”ではなく“動き”として理解できるのが、このRCのおもしろさです。
JA11の構造を、1/10で。
4WD、ラダーフレーム、リーフスプリング、機能するシャックル、前後リジッドアクスル。眺めて、動かして、手を入れて楽しめます。
WPL JAPAN C74を見る →※掲載写真はすべてWPL JAPANのJA11 RCカーです。実車写真ではありません。RCは実車の構造・機構をモチーフに再現したスケールモデルです。
1型〜5型の年式、F6Aターボ、出力の変化などはJA11総合ガイドでまとめています。
ジムニーJA11とは？1型〜5型の違いを見る →JA11の構造について、よくある質問
JA11はラダーフレームですか？
はい。ジムニーは初代からラダーフレーム構造を基本としており、JA11も独立したフレームを骨格とする本格4WDです。
JA11のサスペンションは何ですか？
スズキ公式諸元では「リジッドアクスル式半楕円リーフスプリング」です。前後ともリジッドアクスルとリーフスプリングを組み合わせています。
リーフスプリングとは何ですか？
細長い板状のばねを重ねて使用するサスペンション部品です。JA11では前後のリジッドアクスルを支えながら、路面からの入力を受け止めます。
リジッドアクスルとは何ですか？
左右の車輪を一本の車軸でつなぐ構造です。片側の車輪が上下すると車軸全体が傾くように動き、オフロード4WDで長く使われてきました。
JA11は前後ともリーフですか？
はい。JA11は前後ともリジッドアクスル式半楕円リーフスプリングです。後継のJA12 / JA22ではコイルスプリングへ変更されました。
現在のジムニーも同じ構造ですか？
ラダーフレームと前後リジッドアクスルという基本思想は現行世代にも受け継がれています。一方、サスペンションのばねはJA11のリーフからコイルへ変わっています。
